底盘型号:DFL1160BX5   查看次数:6046   >>查看相关产品价格

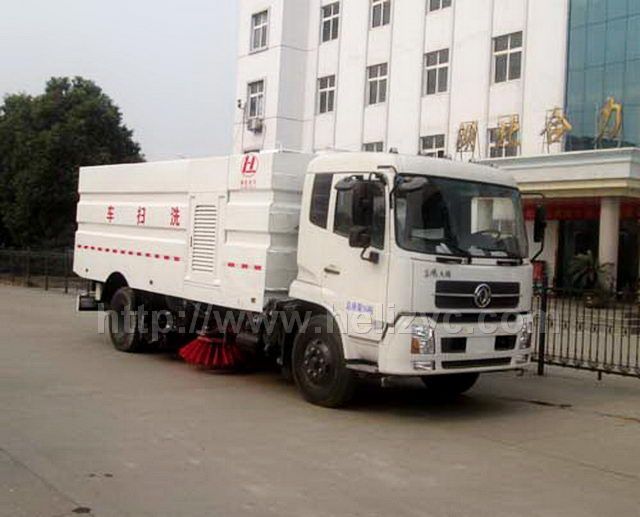

东风天锦洗扫车:
东风天锦洗扫车
HLQ5160TXSD洗扫车  主要技术参数
产品名称: 东风天锦洗扫车 外型尺寸: 8600×2480×3150(mm)
底盘型号: DFL1160BX5 货厢尺寸: ××(mm)
总质量: 16000(Kg) 接近/离去角: 20/13(°)
额定质量: 4865(Kg) 前悬后悬: 1430/2170(mm)
整备质量: 10940(Kg) 最高车速: 90(km/h)
发动机 发动机生产企业 排量(ml) 功率(kw)
ISDe210 40
ISDe180 40
ISDe185 40
EQH180-40
ISB180 40
ISB210 40
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
6700
4500
6700
4752
5900
5900
155
132
136
132
132
155
排放标准: GB3847-2005,GB17691-2005(国Ⅳ)
轴数: 2 前轮距: 1880,1920/1860,1800(mm)
轴距: 5000,4700,4500 后轮距: 1860,1800(mm)
轮胎数: 6 轮胎规格: 10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR
燃料种类: 柴油 弹簧片数: 8/10+8,7/9+6,9/10+8
轴荷: 6000/10000 驾驶室乘人数: 3
整车备注: 驾驶室前脸扰流罩为选装件。左侧前部安装防护装置,采用冷弯钢/Q235-A,螺栓连接。其它部位侧面防护由专用装置替代。后防护采用冷弯钢/Q235-A,焊接连接。后防护截面高度尺寸260mm, 截面宽度尺寸50mm,下边缘离地高度480mm。仅采用5000mm轴距底盘。ABS型号:4460043200,生产厂家:WABCO;ABS型号:3631010-C2000,生产厂家:东风电子科技股份有限公司制动系统公司。

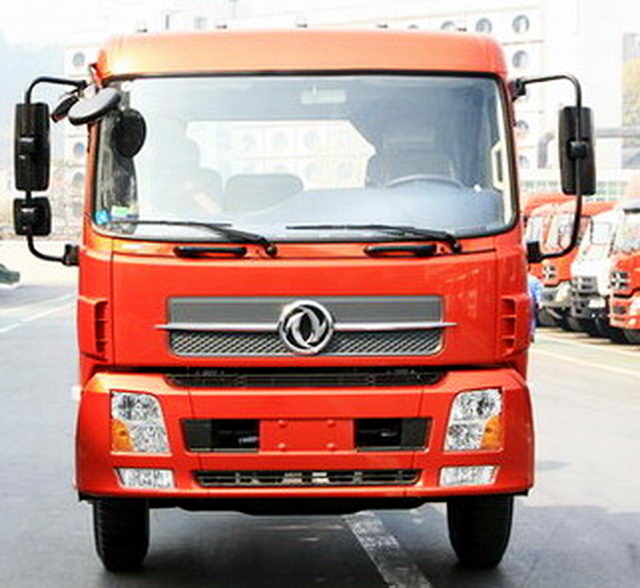

多方位图:
专用性能:

洗扫车采用东风天锦DFL1160BX型国Ⅲ、DFL1160BX5型国Ⅳ二类汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵,副发动采用东风康明期6缸柴油发动机,排放达国Ⅰ或国Ⅱ标准。风机用 8.0高压离心风机,效率高、风量大,最高风量达23500m3/h。高压水泵采用同际知名的意大利Pratissoli 型柱塞柱,不锈钢泵头,流量合适,压力高,允许最高压力达20MPa,清水箱充分利用了车载空间,容积大,容积达7m3。垃圾箱采用单层不锈钢结构,倾翻卸料,带高液位报警保护装置和自洁装置。  自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开控制,可实现左、右全扫等作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆,尽可能多地将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上,随吸嘴升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵,实现洒水车的低压冲洗功能。专用工作装置电控系统采用PLC智能化控制,一键式作业起动和停机操作。

    洗扫车具有路面清洗、路面清扫 路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 多种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘 。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。

需要更多资料及产品图片请直接与我公司联系,我们会为您提供最好的服务!

  整车性能与结构参数表

项目

单位





最大洗扫宽度(含路缘清洗宽度)

m

41

路面洗扫宽度(不含路缘清洗宽度)

m

35

洗扫速度

Km/h

310

清洗水额定压力

MPa

10

清洗水额定流量

L/min

122

清扫宽度

m

35

清扫速度

Km/h

315

保洁速度

Km/h

320

最大清扫能力

M2/h

70000

卸料角

°

48

低压冲洗宽度

m

24

清水箱总容积

L

7000

垃圾箱总容积

L

7000

行驶性能

最高车速(满载)

km/h

90

最大爬坡角

°

30

制动距离(满载30Km/h

m

10

最小转弯直径

m

19

燃油消耗量

限定工况百公里燃油消耗量

L/100km

18



全洗扫作业

作业速度

7km/h

2档怠速)

副发动机转速2000r/min

L/h

137



L/10000m2

564



副发动机转速1700r/min

L/h

89



L/10000m2

376



全扫作业

作业速度

7km/h

2档怠速)

副发转速2000r/min

L/h

111



L/10000m2

459



副发转速1700r/min

L/h

72



L/10000m2

312



质量参数

整车整备质量

Kg

11650

最大总质量

kg

16000





结构尺寸

外形尺寸(长XX高)

mm

8650X2500X3000

轴距

mm

5000

轮距

前轮

mm

1880

后轮

mm

1860

接近角

°

20

离去角

°

175

最小离地间隙

mm

275



主要部件型式与参数



项目





底盘型号、类别、生产企业



东风DFL1160BX5

发动机型号、生产企业

东风康明斯ISDE180(国4



发动机额定功率

136kw/2500r/min



变速箱型号

DF6S900

变速箱速比

16.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188

驱动轴

单级双曲线齿轮主主减速器

速比i=5.143

单级双曲线齿轮主主减速器

速比i=5.571

轮胎

前轮

9.00-20

后轮

9.00-20

燃油种类

满足第三阶段排放要求的柴油,根据气温选用合适的柴油牌号

满足第四阶段排放要求的柴油,根据气温选用合适的柴油牌号

标准配置

型号、生产企业





EQB170(国Ⅱ机)

东风康明斯发动机有限公司

功率



118kw/2500r/min

选装配置

型号、生产企业

EQB170(国Ⅱ机)

东风康明斯发动机有限公司





功率

118Kw/2500r/min

离合器

汽车自动离合器,

散热器

  有效尺寸783*714*70

型式

专用高压离心风机   型号No8.0#C,最大风量23500M3/h

额定转速

2400r/min

传动型式

V带传动 )

型式

开式,电液控制集中操纵

主要元件

齿轮泵/1件、手压泵/1件、

摆线马达/2件、液压缸

集成块等

溢流压力

15MPa

液压油容量

60L

控制方式

 手动控制、机电液互锁等

底盘车系统电压

24V

工作装置系统电压

24V

蓄电池型号

12V-140A.H(2只串联)

高压水泵

型式

柱塞泵

型号

意大利Pratissoli

额定压力

16MPa

系统使用压力

10MPa

额定流量

122L/min

额定转速

1000r/min

传动型式

V带传动

水阀及控制

水阀型式

高压不锈钢球阀,10MPa

控制方式

手动 ,电气控制

喷水杆喷嘴型式

高压洗涤型
